SHV-T100Z 维氏硬度自动测量系统

产品时间:2020-08-01 16:57:09

简要描述:

SHV-T100Z 维氏硬度自动测量系统

详细介绍

SHV-T100Z 维氏硬度自动测量系统

软件介绍:
  1、本软件适用于Xp、win7平台,可配台式计算机和手提式计算机。
  2、一键式硬度值测量,方便、准确、快捷。
  3、对试样的硬度或表面硬化层进行分析测试,是机械加工领域高精度零件测试必不可少的分析软件。
  4、该软件能控制硬度计的转塔,灯光,保荷时间,加载荷等,直接用PC机对硬度计发出命令控制,同时硬度计也会按PC机的指令工作。
  5、通过该硬度测量软件可使硬度计主机试验力的选择与计算机同步。

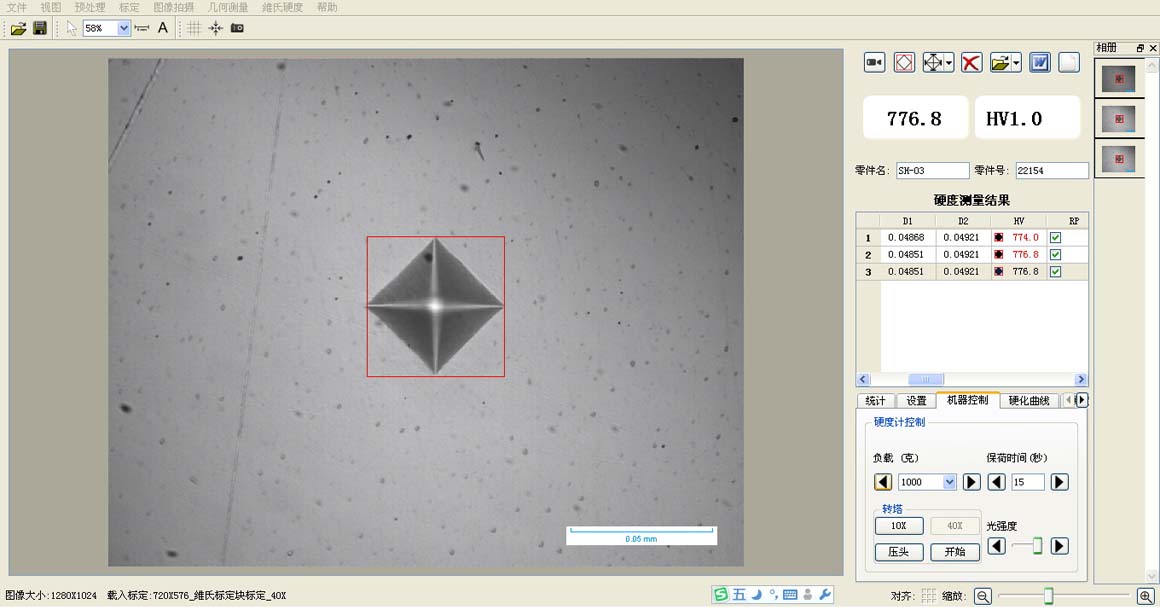

  6、高清晰1/2英寸索尼芯片工业数码摄像头,在计算机显示器上显示清晰的压痕图像,便于硬度的准确测量,同时可以存储。
  7、可测试表面处理层深度及硬度梯度,如渗碳层,淬火层等。
  8、可根据测量数据自动绘出硬度值曲线图及生成测试报告,并可以根据用户的定义生成多条硬化层深度曲线。
  9、可以实现:洛氏HRC、洛氏HRA、表面洛氏HR15N、表面洛氏HR30N、表面洛氏HR45N、维氏HV、布氏HBS、布氏HRW 硬度值之间的标尺互相转换。
  10、本软件可自动修正球面硬度参数。
  11、所有的测量数据和计算结果以及压痕图像都可以生成格式化的图文报告,其报告格式可由用户自行设定,报告可以word格式或Excel格式文档保存。
主机介绍:
  应用范围:适用于黑色金属、有色金属、IC薄片、表面涂层、层压金属;玻璃、陶瓷、玛瑙、宝石等炭化层和淬火硬化层的深度及梯度的硬度测试。
技术参数:
  1、测量范围: 1HV~5000HV
  2、自动转塔显微硬度计,压头与物镜可自动切换。
  3、试验力级数: 10、25、50、100、200、300、500、1000gf
  4、示值允许误差范围:
                  硬度范围                                         示值允许误差
               (200~300)HV0.05                                     ±5.0%
               (400~500)HV0.1、(700~800)HV0.2                   ±4.0%
               (700~800)HV0.5、HV1                                 ±3.0%
  5、试件最大高度:100mm
  6、压头中心到外壁距离:98mm
  7、试验力施加方法:自动加卸试验力
  8、测量显微镜放大倍率:400*(测量用)、100*(观察用)
  9、测微鼓轮最小分度值:0.25um
  10、电源/光源:220V,60/50Hz
  11、净重:30kg
  12、箱体尺寸:(480×305×545)mm
配置清单:
※自动转塔主机(包括显微维氏压头一只,10*、40*物镜各一只)
※试台、砝码、显微镜附件箱 砝码 6只
   砝码杆               1个
   水平仪               1个(可调整硬度计水平)
   十字试台             1个(可以以X\Y轴方向移动的工作台,精度为0.01mm)
   薄片夹试台           1个(一些容易翘边的产品专用置具)
   螺丝批               2把
   平口夹试台           1个(圆棒测量时专用置具)
   细丝夹试台           1个(测量螺丝的专用置具)
   水平调节螺钉         4只
   10*数字式测微目镜    1只
   备用保险丝 (1A)      2只
   电源线               1根
   显微维氏硬度块       2块 (HV0.2中块、HV1高块各一块)
   产品合格证           1份
   产品使用说明书       1份
   自动测量软件         1套(包括:专用分析软件、1/2索尼芯片摄像机、软件加密锁、232连接线、视频线)
   专用测量电脑         1套

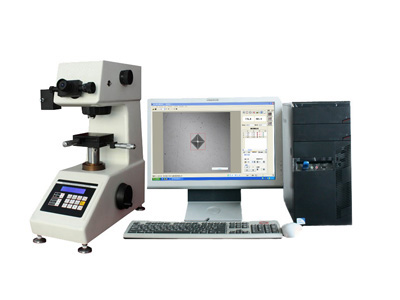

SHV-T100Z 维氏硬度自动测量系统(图1)
