大行程影像测量仪

产品时间:2022-11-08 19:32:22

简要描述:

大行程影像测量仪目前主要运用在PCB线路板、覆铜板、平板玻璃、液晶模组、刀模、绝级材料等大型产品尺寸测量。

详细介绍

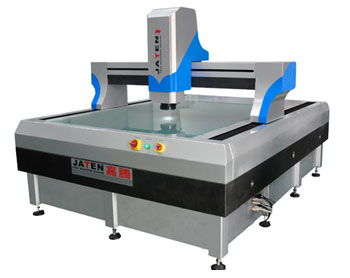

大行程影像测量仪


一、仪器应用领域:

     MV系列大行程影像测量仪目前主要运用在PCB线路板、覆铜板、平板玻璃、液晶模组、刀模、绝级材料等。

二、仪器特点:

  全大理石结构保证极高稳定性及刚性;

  高精密线性滑轨和皮带传动,配日本安川高能伺服马达全闭环控制,高精度、高稳定度;

  配 SONY “ 1/2 ”高分辨率彩色摄像机,保证高品质测量画面;

  全自动变倍镜头,改变倍率后不需要重新选取比例尺;

  可程控五环八驱表面冷光源、轮廓冷光源,使测量如虎添翼;

  英国 RENISHAW 贴片式光栅尺,分辨率为 0.5 μ m ;

  本公司自主研发QuickMeasuring全自动测量软件,可自动编程及离线编程,自动检测;

  可选配英国 RENISHAW 接触式探头和 CCD 激光位移传感器。

三、CCD 激光位移传感器原理与特点:

  通过光的干涉原理测量被测量的物体到镜头的距离;

  适用于测量表面比较复杂的物体以及容易变形的物体;

  测量角度范围广,可达到 8 5 °;

  测量速度快,每秒达到测量 3000 次;

  能方便测量, R 角、曲面轮廓等。

四、技术参数:

 影像测量仪型号

 MV-7070CNC

 MV-1080CNC

 MV-1210CNC

 MV-1612CNC

MV-2216CNC

 行程

700*700*200

1000*800*200

1200*1000*200

1600*1200*200

2200*1600*200

 外形尺寸

1400*1700*1618

2000*1500*1700

2300*1700*1700

2700*1900*1657

3300*2300*1657

 测量精度

 XY

≤ (3+L/200)um

 Z

≤ (4+L/200)um

 光栅尺

英国RENISHAW贴片式光栅尺,分辨率0.5um

 CCD

SONY   彩色摄像机

 光学系统

自动变倍镜头;可选配激光,可测量透明式玻璃的厚度与平

 光源

连续可调式 LED 环形表面光及轮廓光,根据放大倍率确定最大光强

 软件

QuickMeasuring全自动影像测量软件

 工作环境

温度20 ° C ± 3 ° C , 湿度 45 % -75 %

 电源

220V   ± 10 % ,50Hz
